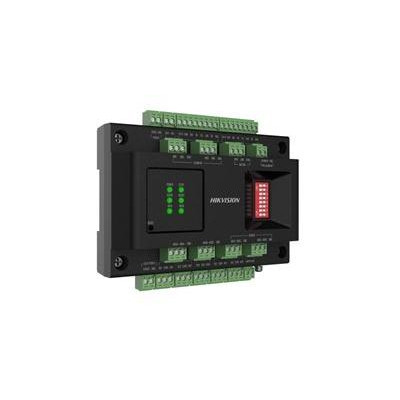

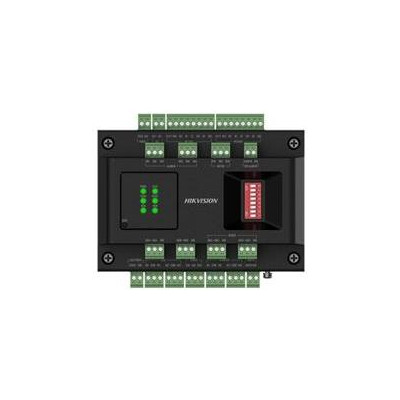

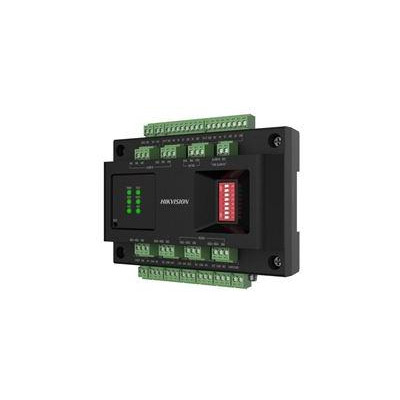

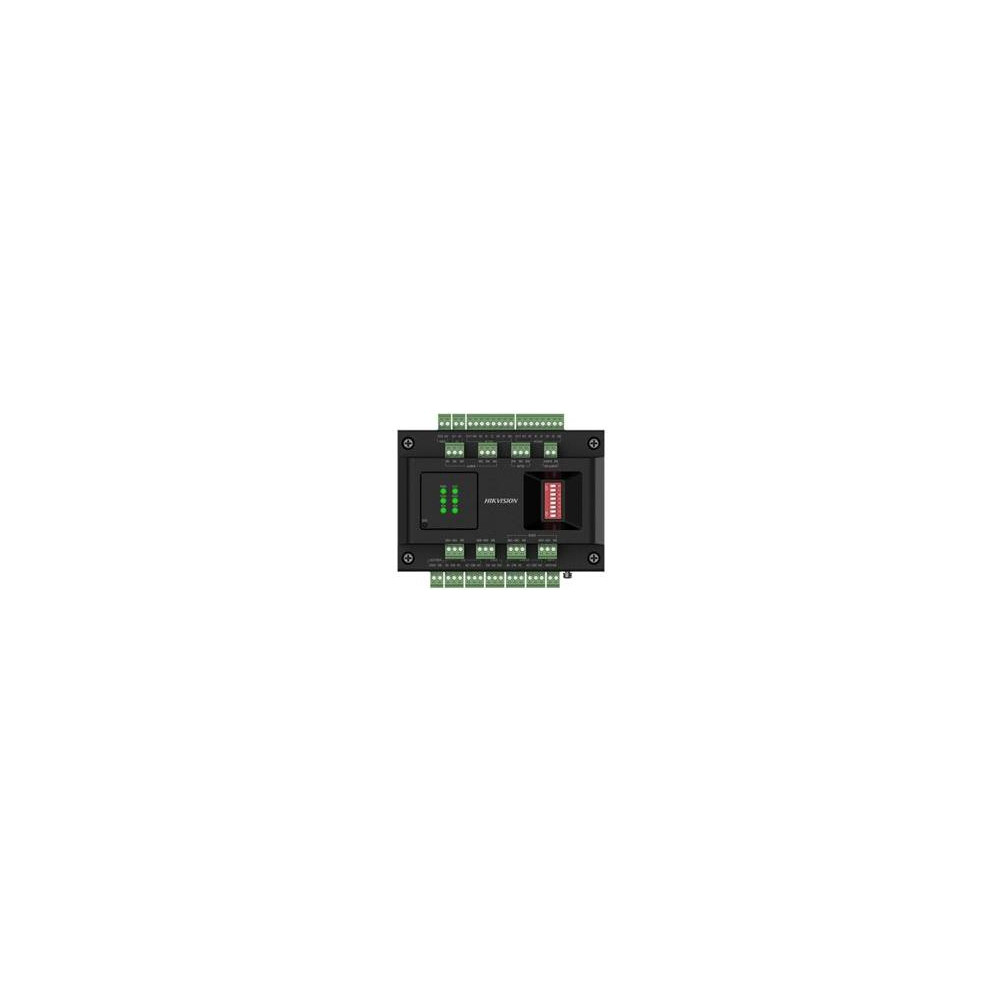

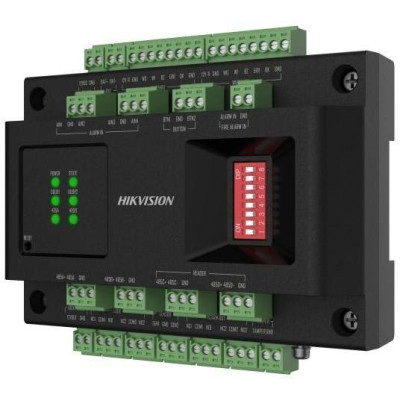

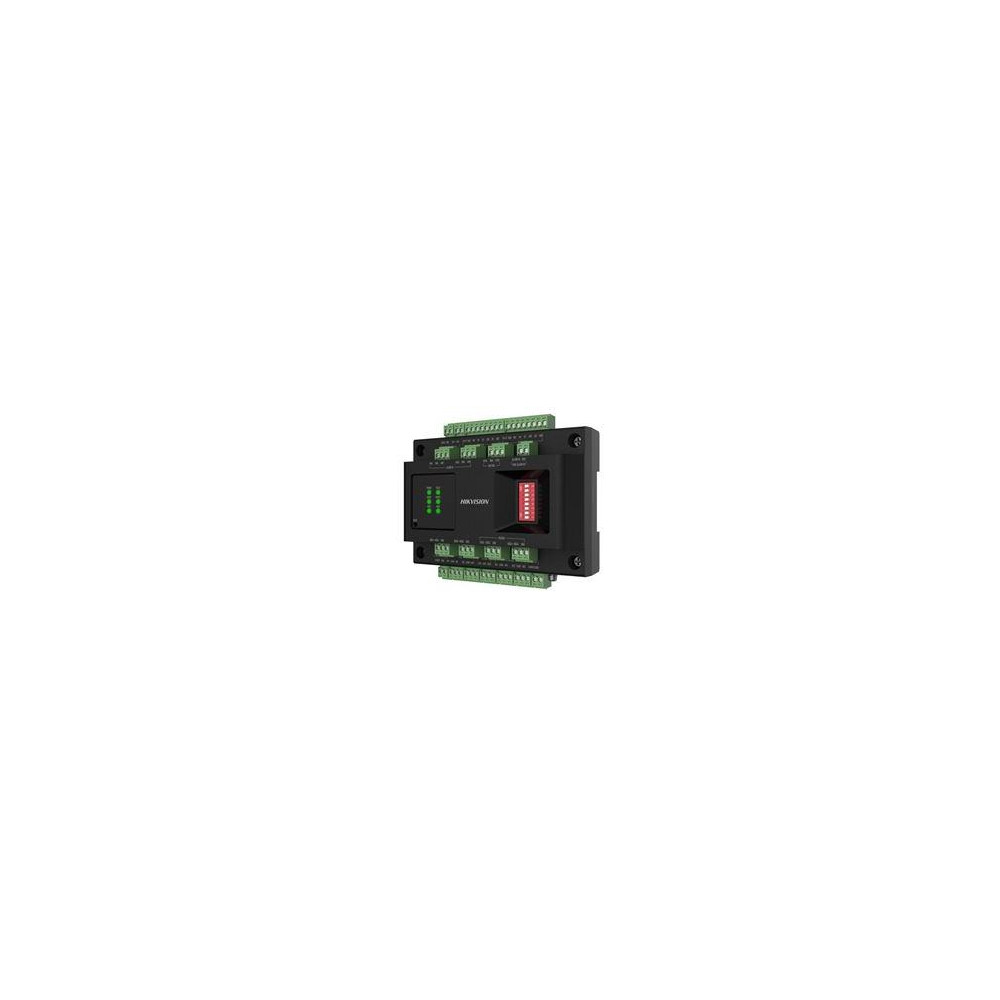

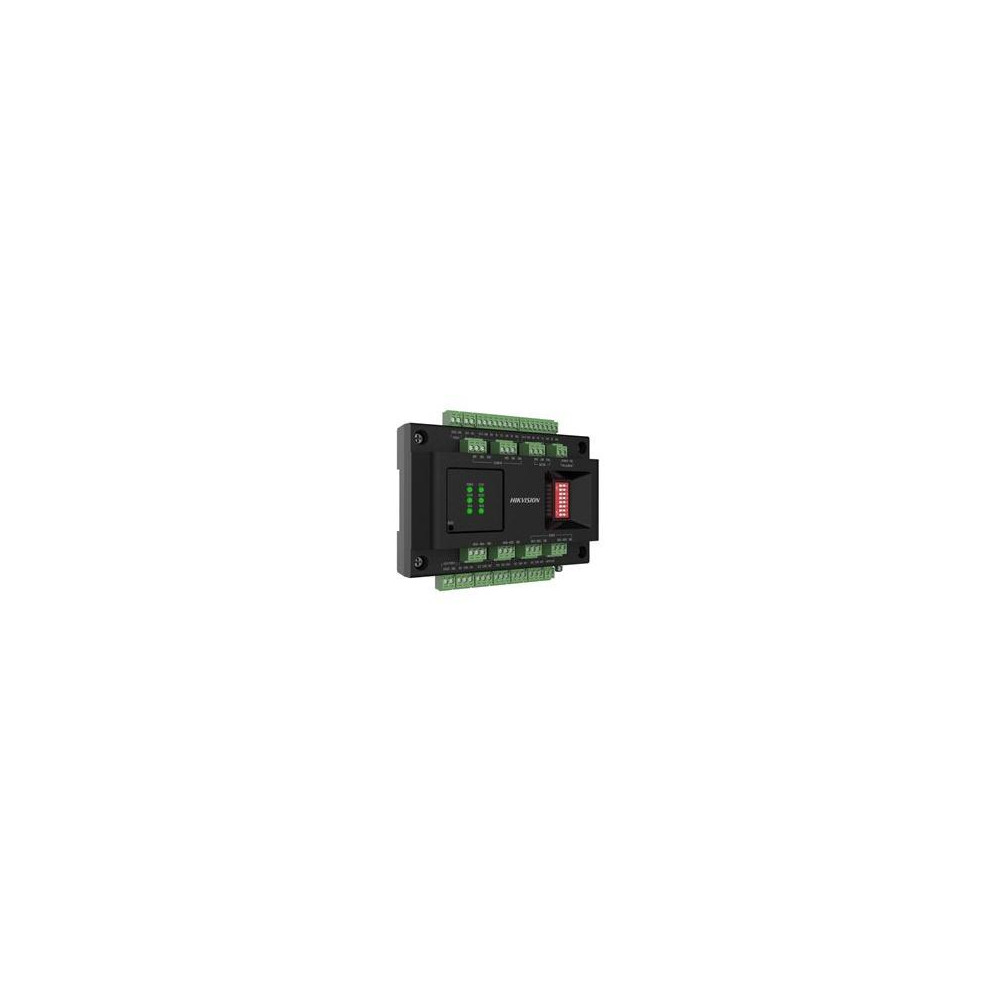

DS-K2M002X - Rozšiřující modul řídicí jednotky

Přístupový modul se používá k ovládání dveří a komunikaci s přístupovým kontrolérem prostřednictvím RS-485. Také podporuje detekci jednorázové poruchy čtečky karet a funkce redundantního zpracování, aby byla zajištěna stabilita systému.

• Podporuje ovládání 2 dveří. Může se připojit k přístupovému kontroléru prostřednictvím RS-485.
• Připojení k čtečce karet prostřednictvím RS-485 (OSDP) nebo Wiegand.
• Instaluje se na vodicí lištu.
• Podporuje nabíjení a vybíjení baterie.
• Podporuje indikátory stavu, jako je napájení, komunikace a provoz.

Kapacita

• Kapacita připojených čteček karet: 4 čtečky karet RS-485 (protokol OSDP) a 2 čtečky karet Wiegand.
• Kapacita připojených dveří: 2 dveře.

Funkce

• Konfigurace prostřednictvím webového prohlížeče: Podpora prostřednictvím přístupového kontroléru.
• První osoba v systému: Podpora prostřednictvím přístupového kontroléru.
• Uzamykání více dveří: Podpora přes přístupový kontrolér: podporuje 32 skupin (každá 32 dveří).
• Vícefaktorová autentifikace: Podpora prostřednictvím přístupového kontroléru.

Všeobecné

• Baterie: Nabíjení a vybíjení.
• Indikátor: 6 indikátorů, 1 pro indikaci stavu napájení, 1 pro indikaci stavu provozu, 2 pro indikaci stavu komunikace a 2 pro indikaci stavu dveří.
• Instalace: Instalace pomocí vodicí lišty.
• Spotřeba energie: ? 50 W
• Napájení: 12 ± 15 % VDC
• Pracovní vlhkost: 0 % až 90 % (bez kondenzace)
• Pracovní teplota: -10 °C až 55 °C (14 °F až 131 °F).

Rozhraní

• Vstup alarmu: 4
• Výstup alarmu: 2
• Vstup pro kontakt dveří: 2
• Tlačítko odchodu: 2
• Ovládání zámku: 2
• RS-485: 4, 2 pro čtečku karet, 2 pro kontrolér přístupu
• TAMPER: 1
• Wiegand: 2, standardní vstup 26/34, podporuje vlastní nastavení Wiegand

Systém

• Operační systém: MCU

Soubor ke stažení: Datasheet_DS-K2M002x.pdf
